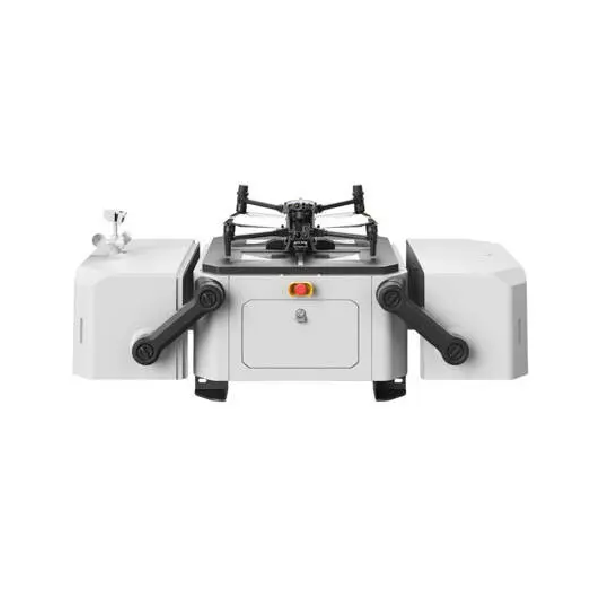

Stacja dokująca DJI Dock + Matrice 30T
Stacja dokująca DJI Dock + Matrice 30T - misje autonomiczne na zupełnie nowym poziomie
Stacje dokujące DJI Dock są wytrzymałe, niezawodne i zaprojektowane do ciężkiej pracy przez całą dobę, 7 dni w tygodniu, w dzień i w nocy, w każdych warunkach atmosferycznych. Stacja dokująca DJI Dock mieści w sobie drona DJI Matrice 30, który wykonuje misje zaprogramowane w aplikacji DJI FlightHub 2 bez ingerencji użytkownika. Proces ładowania, startowania i lądowania jest całkowicie bezobsługowy.
Świadomość sytuacyjna w czasie rzeczywistym
Transmisja w wysokiej rozdzielczości, na żywo, w dowolnym momencie - sprawdź, co dzieje się z Twoją stacją dokującą DJI Dock lub dronem kiedy tylko zajdzie taka potrzeba.

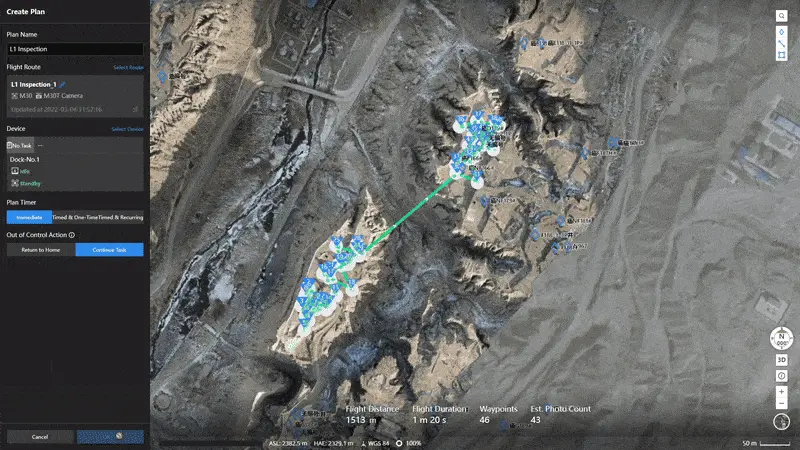

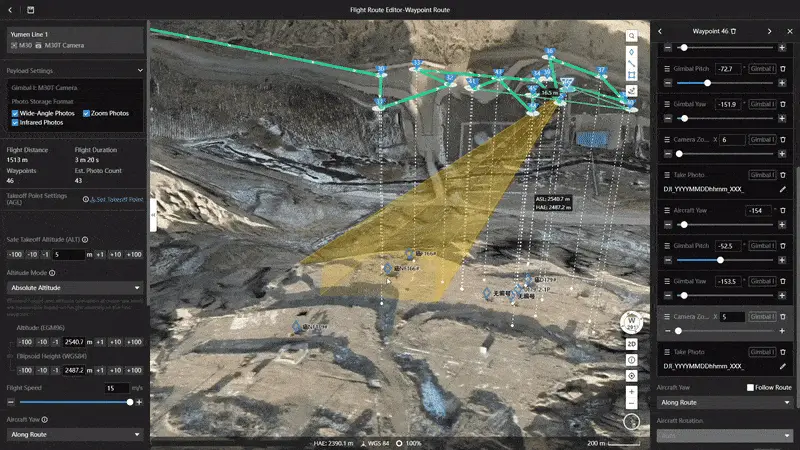

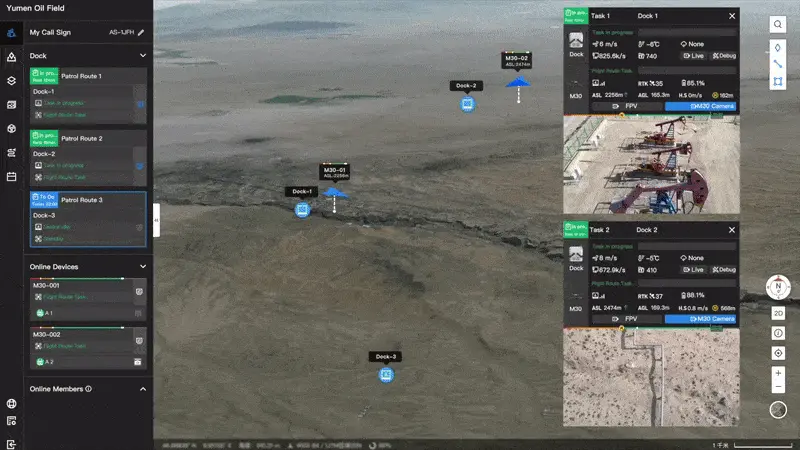

Planowanie misji
Zdalne planowanie złożonych tras lotu za pomocą nowej aplikacji FlightHub 2.

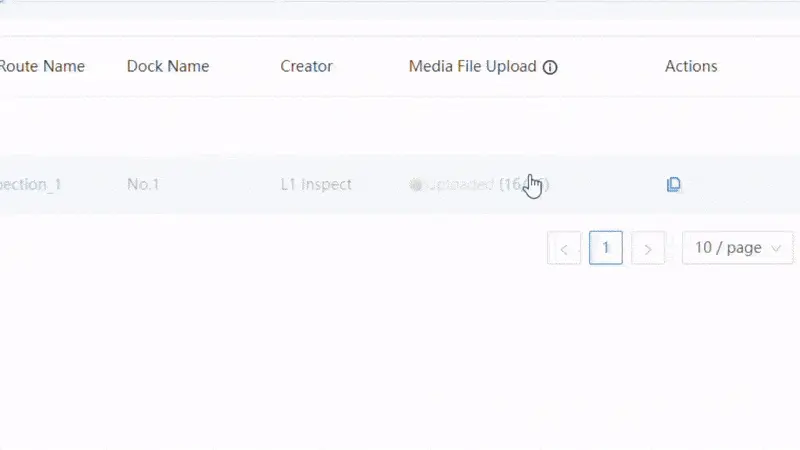

Zarządzanie planem lotu
Edytuj, zarządzaj i przesyłaj trasy lotów do stacji dokujących DJI Dock oraz śledzić postępy i wyniki lotów.
Zarządzanie danymi i przechowywanie plików
Przeglądaj zdjęcia, filmy, mapy i panoramy oznaczone geotagami, które zostały wykonane przez drony. Dane zebrane przez drony mogą być automatycznie przesyłane i przechowywane w celu ich późniejszego przetwarzania.
Obsługa i konserwacja w jednym miejscu
Edytuj, zarządzaj i przesyłaj trasy lotów do stacji dokujących DJI Dock oraz śledzić postępy i wyniki lotów.

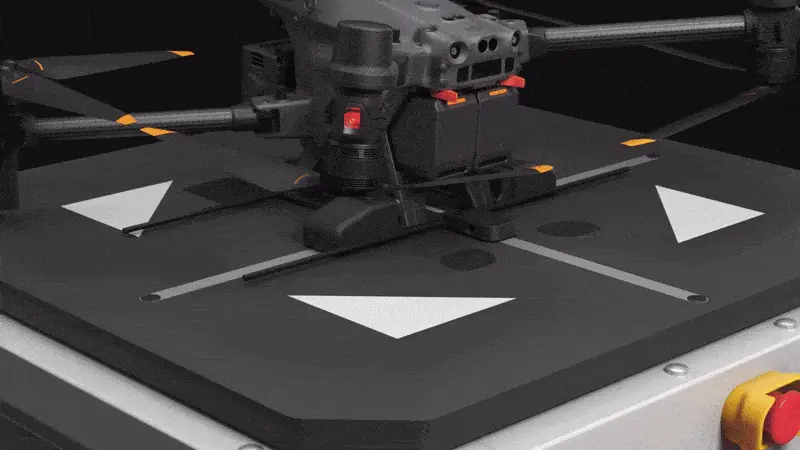

Szybkie ładowanie, krótszy czas wykonania misji
Błyskawiczne ładowanie i start dzięki systemowi wentylacji TEC, który chłodzi baterie drona, umożliwiając ładowanie od 10-90% w ciągu zaledwie 25 minut [2].

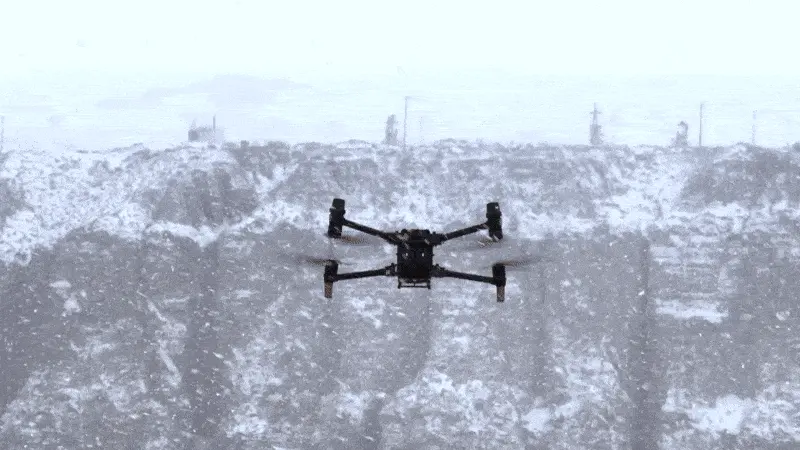

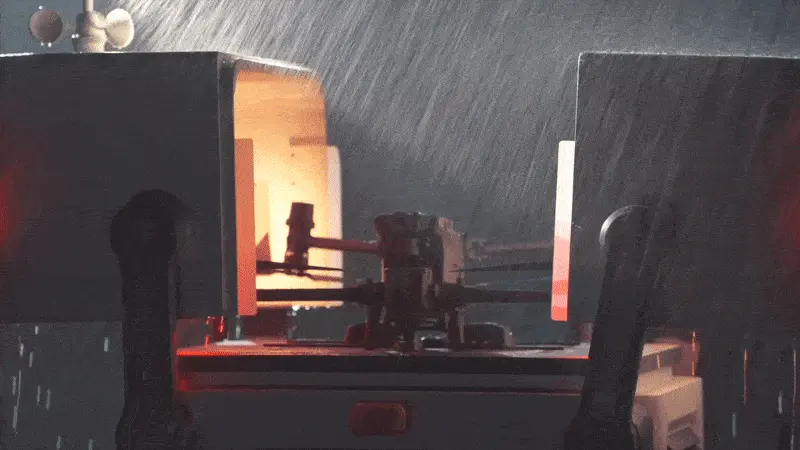

W dzień czy noc, w deszczu czy w słońcu
Stacja dokująca DJI Dock została zaprojektowana tak, aby sprostać najtrudniejszym warunkom atmosferycznym, 24 godziny na dobę, 7 dni w tygodniu.
Misje bez przestojów
Zintegrowany zestaw Matrice 30 ze stacją dokującą DJI Dock charakteryzuje się doskonałą wydajnością, maksymalną odpornością na działanie wiatru 15 m/s[6], stopniem ochrony IP55 oraz możliwością pracy w temperaturach od -30°C do 50°C dzięki zastosowanemu systemowi wentylacji TEC.

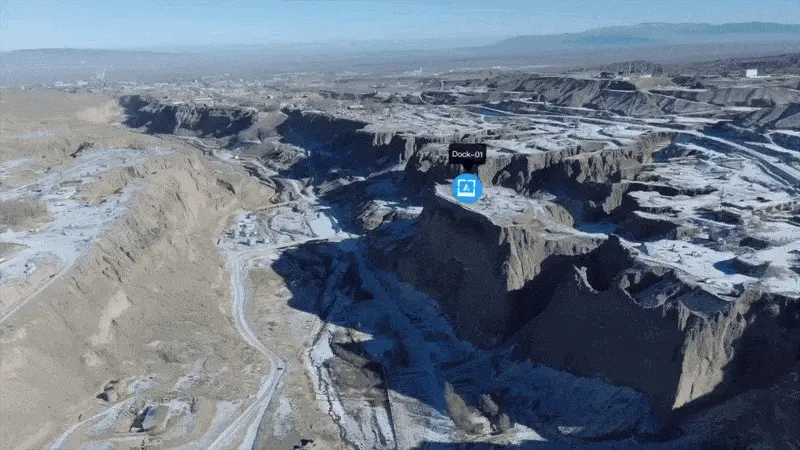

Rozległy obszar działania
W pełni naładowany dron Matrice 30 może latać do 40 minut[7], wykonując misje inspekcyjne w odległości do 7 km[1] od stacji dokującej DJI Dock.
Szczegółowe informacje w zasięgu ręki
Matrice 30 w wersji ze stacją dokującą DJI Dock, łączy w sobie technologię kamery szerokokątnej, zmiennoogniskowej i termowizyjnej z dalmierzem laserowym, które razem dostarczają niezbędnych danych z powietrza, w odpowiednim czasie.

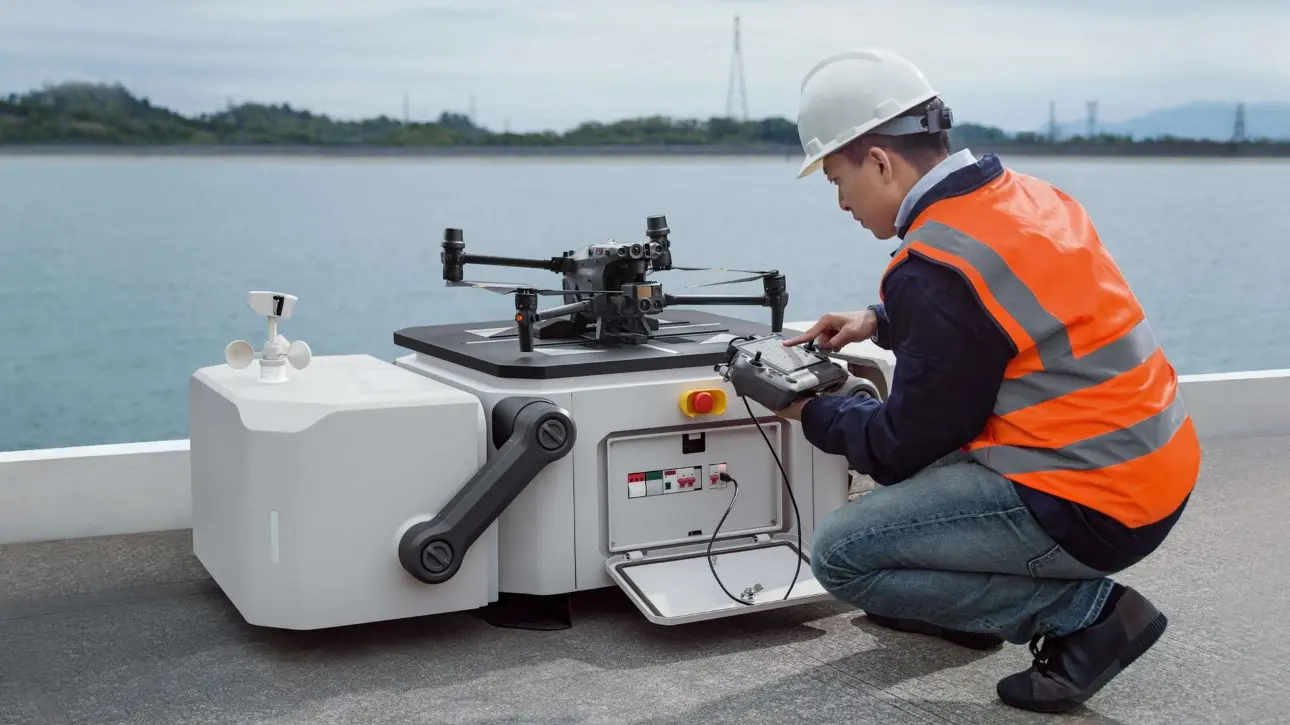

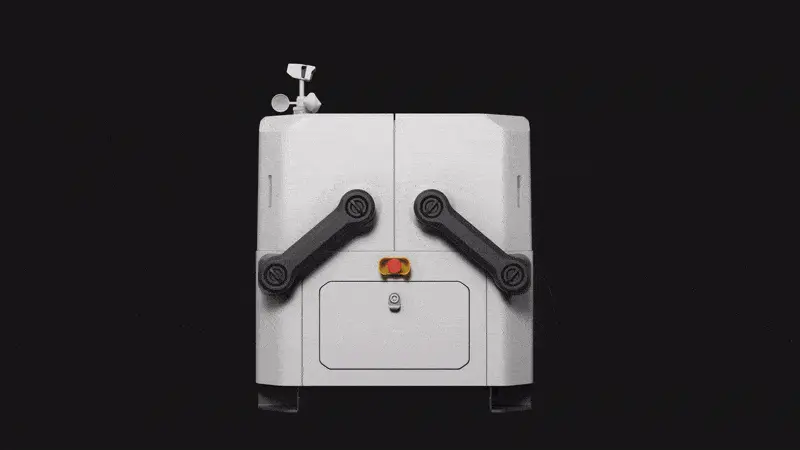

Łatwy do rozmieszczenia
Stacja dokująca DJI Dock waży mniej niż 100 kg i zajmuje powierzchnię 1 m2. Instalacja wymaga przytwierdzenia do podłoża, dostępu do zasilania i Internetu oraz krótkiej konfiguracji za pomocą aparatury DJI RC Plus.

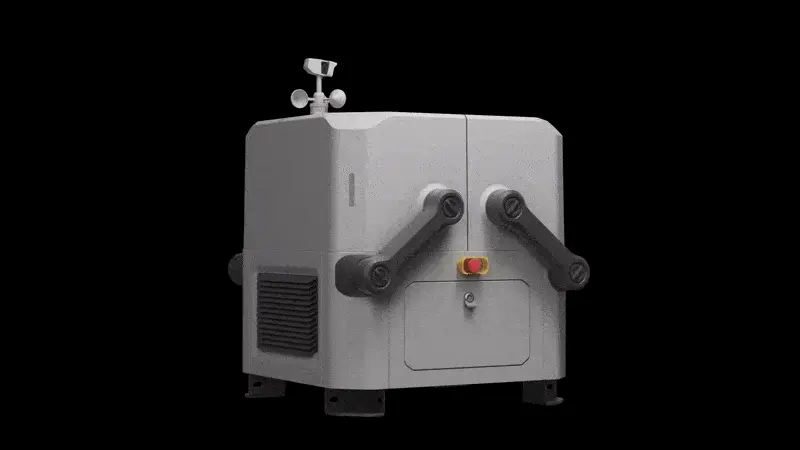

Zintegrowane wzornictwo
Stacja dokująca DJI Dock jest wyposażona w zaawansowany osprzęt, który zwiększa jaj funkcjonalność.
- Szerokokątna kamera monitorująca
- Zintegrowana stacja pogodowa
- Gniazdo na kartę sieci LTE[8]
- Wbudowana antena wielokierunkowa
- Moduł RTK
- Gniazdo technologii Edge Computing
Ułatwiona obsługa serwisowa
Modułowa konstrukcja głównych elementów ułatwia czynności konserwacyjne.
Wiele możliwości rozbudowy
- Implementacja w chmurze:
Interfejs API w chmurze udostępnia funkcje stacji dokującej DJI Dock dla programistów i administratorów systemów, którzy mogą skonfigurować własny, prywatny serwer.
- Technologia Edge Computing
Stacje dokujące DJI Dock posiadają gniazda rozszerzeń dla technologii Edge Computing, które umożliwiają wstępne przetwarzanie plików multimedialnych i nie tylko, aby jeszcze bardziej zwiększyć wydajność operacyjną.
PRZYPISY
- Pomiar przeprowadzono w środowisku bez zakłóceń transmisji lub sygnału oraz przy prędkości wiatru
- Pomiar wykonano w temperaturze 25oC. Wraz ze wzrostem temperatury czas chłodzenia akumulatora wydłuża się i zwiększa czas przestoju.
- Zabezpieczenie przeciwprzepięciowe AC wynosi 40kA maksymalnego prądu wyładowczego (8/20μs) i spełnia wymagania normy EN/IEC 61643-11 TYPE 2. Zdolność ochrony przeciwprzepięciowej RJ45 wynosi 1,5kA prądu wyładowczego (8/20μs). Spełniają one wymagania poziomu ochrony KATEGORII C normy EN/IEC 61643-21. Zdolność ochrony przeciwprzepięciowej zależy od wydajności i niezawodności uziemienia. Aby zminimalizować ryzyko przepięć, należy upewnić się, że instalacja uziemienia została wykonana prawidłowo.
- Każda stacja dokująca DJI Dock posiada wbudowany akumulator zapasowy, który może zapewnić zasilanie przez 5 godzin i zapewnić, że dron może bezpiecznie powrócić i wylądować w przypadku nagłej przerwy w dostawie prądu.
- W zależności od warunków środowiskowych i częstotliwości użytkowania stacji dokującej DJI Dock, zaleca się przeprowadzanie konserwacji nie częściej niż co 6 miesięcy.
- Start i lądowanie może odbywać się przy wietrze o prędkości do 12 m/s.
- Pomiar dokonany w warunkach bezwietrznych, gdy dron leci z prędkością 10 m/s. Rzeczywisty czas lotu może się różnić w zależności od środowiska, trybu lotu i akcesoriów.
- Opcjonalny moduł komórkowy DJI Cellular Module może być zainstalowany w celu zapewnienia dostępu do Internetu dla stacji dokującej DJI Dock. Do działania modułu wymagana jest karta SIM z wykupionym pakietem Internetu od lokalnego operatora. Dostępność sieci 4G może różnić się w zależności od kraju i regionu. W celu uzyskania szczegółowych informacji prosimy o kontakt z lokalnym operatorem GSM.
SPECYFIKACJA OGÓLNA
Nazwa produktu | DJI Dock |
Masa całkowita | 105 kg |
Wymiary | Otwarta pokrywa (bez stacji pogodowej): 1675 mm×895 mm×530 mm (dł. × szer. × wys.) Zamknięta pokrywa (bez stacji pogodowej): 805 mm×895 mm×840 mm (dł. × szer. × wys.) |
Napięcie wejściowe | 100-240 VAC, 47-63 Hz |
Maksymalna moc wejściowa | 1500 W |
Zakres temperatury pracy | -35 do 50°C |
Stopień ochrony | IP55 |
Liczba umieszczonych dronów | 1 |
Maks. dopuszczalna prędkość wiatru przy lądowaniu | 12 m/s |
Maks. wysokość pracy | 4000 m |
Maks. zasięg operacyjny | 7000 m |
Częstotliwość odczytu stacji bazowej RTK | Jednoczesny odczyt: GPS: L1 C/A, L2, L5 BeiDou2: B1l, B2l, B3l BeiDou3:B1l, B1C, B2a, B3l GLONASS:L1, L2 Galileo: E1, E5A, E5B |
Dokładność pozycjonowania stacji bazowej RTK | W poziomie: 1 cm+1 ppm (RMS) W pionie: 2 cm+1 ppm (RMS) |
SPECYFIKACJA ŁADOWANIE
Napięcie wyjściowe | 18 do 26.1 V |
Czas ładowania | 25 minut Ważne: Dotyczy to sytuacji, gdy temperatura otoczenia wynosi 25°C, a akumulator drona jest naładowany od 10% do 90%. |
SPECYFIKACJA TRANSMISJA WIDEO
System transmisji wideo | OcuSync 3 Enterprise |
Częstotliwość pracy | 2.4000-2.4835 GHz 5.725-5.850 GHz |
Anteny | 4 anteny, 2T4R |
Moc nadajnika (EIRP) | 2.4 GHz: <20 dBm (CE/SRRC/MIC) 5.8 GHz: <14 dBm (CE); <23 dBm (SRRC) |
SPECYFIKACJA SYSTEM WENTYLACJI
Napięcie robocze | 48 VDC |
Typ systemu wentylacyjnego | TEC Air Conditioning |
SPECYFIKACJA ZASILANIE AWARYJNE
Pojemność akumulatora | 12 Ah |
Napięcie wyjściowe | 24 V |
Typ akumulatora | Akumulator kwasowo-ołowiowy |
Czas trwania zasilania awaryjnego | > 5 godzin |
SPECYFIKACJA DOSTĘP DO SIECI
Sieć przewodowa Ethernet | 10/100/1000Mbps Adaptacyjny interfejs Ethernet |
SPECYFIKACJA STACJA POGODOWA
Czujnik prędkości wiatru | Obsługiwany |
Czujnik deszczu | Obsługiwany |
Czujnik temp. otoczenia | Obsługiwany |
Czujnik zalania wodą | Obsługiwany |
Czujnik temp. wnętrza komory | Obsługiwany |
Czujnik wilgotności wnętrza komory | Obsługiwany |
Czujnik drgań | Obsługiwany |
SPECYFIKACJA ZINTEGROWANA KAMERA BEZPIECZEŃSTWA (NA POKRYWIE)
Rozdzielczość | 1920 × 1080 |
Pole widzenia (FOV) | 180° |
Oświetlenie dodatkowe | Obsługiwane, biała barwa światła |
SPECYFIKACJA OCHRONA PRED WYŁADOWANIAMI ATMOSFERYCZNYMI
Port zasilania AC | 40 kA (8/20μs), spełnia wymagania normy EN/IEC 61643-11 TYP 2 w zakresie poziomu ochrony |
Port Ethernet | 1.5 kA (8/20μs),spełnia wymagania normy EN/IEC 61643-21 CATEGORY C w zakresie poziomu ochrony |
SPECYFIKACJA KOMPATYBILNE OPROGRAMOWANIE
Aplikacje | DJI Pilot 2 (umożliwia podłączenie do stacji dokującej DJI Dock za pośrednictwem aparatury DJI RC Plus w celu przeprowadzenia konfiguracji i uruchomienia) |
Platforma chmury obliczeniowej | Aplikacja DJI FlightHub 2 Platformy innych firm za pośrednictwem interfejsu API DJI Cloud |
SPECYFIKACJA MOŻLIWOŚCI ROZBUDOWY
Otwarty protokół | DJI Cloud API |
Technologia Edge Computing | Wewnętrzne zasilanie, interfejs danych i miejsce na instalację |
ZESTAW ZAWIERA
- 1x Stacja dokująca DJI Dock z dronem DJI Matrice 30T + DJI Care Enterprise Plus
