Moduł zasilania PM02D perfekcja w prostocie!
Moduł zasilania PM02D integralny z CubePilot i Ardupilotem

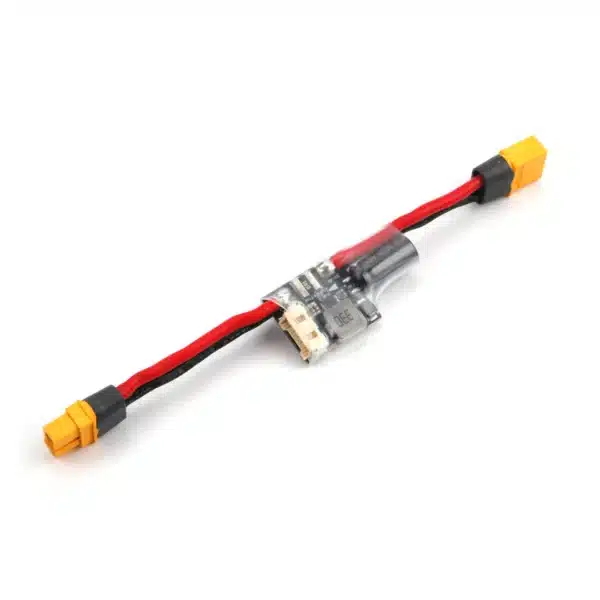

Moduł zasilania PM02D zapewnia regulowane zasilanie Pixhawk® 5X i 6X z akumulatora, a także pomiary zużycia prądu i napięcia akumulatora, a wszystko to za pomocą 6-pinowego kabla. Wbudowany regulator przełączający wyprowadza napięcie 5,2 V i maksymalnie 3 A z akumulatorów LiPo do 6 S (LV) lub 12 S (HV). Moduł mocy jest dostarczany w całości zmontowany ze złączami XT60, owiniętymi w rurkę termokurczliwą w celu ochrony przed uszkodzeniami fizycznymi.
Nie jest przeznaczony do zasilania serwomechanizmów, użyj w tym celu ESC/BEC ze swojego bezzałogowca. Złącze typu Wire-to-Board Molex o rozstawie 2,00 mm CLIK-Mate jest przystosowane do prądu 3,0 A na każdy styk.
PM02D 12S moduł zasilania - Specyfikacja
Napięcie wejściowe | LV: 2S - 6S |
Max prąd stały | 60A |
Max prąd chwilowy | 100A <60 sec |
Max pomiar prądu: | LV: 164A |
Wyjście | 5.2V @ 3A max |
Waga | 20 g |
Moduł zasilania PM02D jest wyposażony w wtyczki XT60 z silikonowymi przewodami 14 AWG o natężeniu ciągłym 30 A i prądzie impulsowym 60 A (<1 minuta). Jeżeli potrzebujesz większy prąd, należy odpowiednio zmienić typ wtyczki i przekrój przewodu. Podane dane traktuj jako odniesienie.
PIN MAP - PM02D moduł zasilania
PX4 Ustawienie parametrów
- Jeżeli używasz wersji Moduł zasilania PM02D HV, musisz ustawić set SENS_EN_INA228
PM02D moduł zasilania - Zawartość zestawu
- 1x moduł zasilania PM02D
- 1x kabel 6pin 2.00mm
